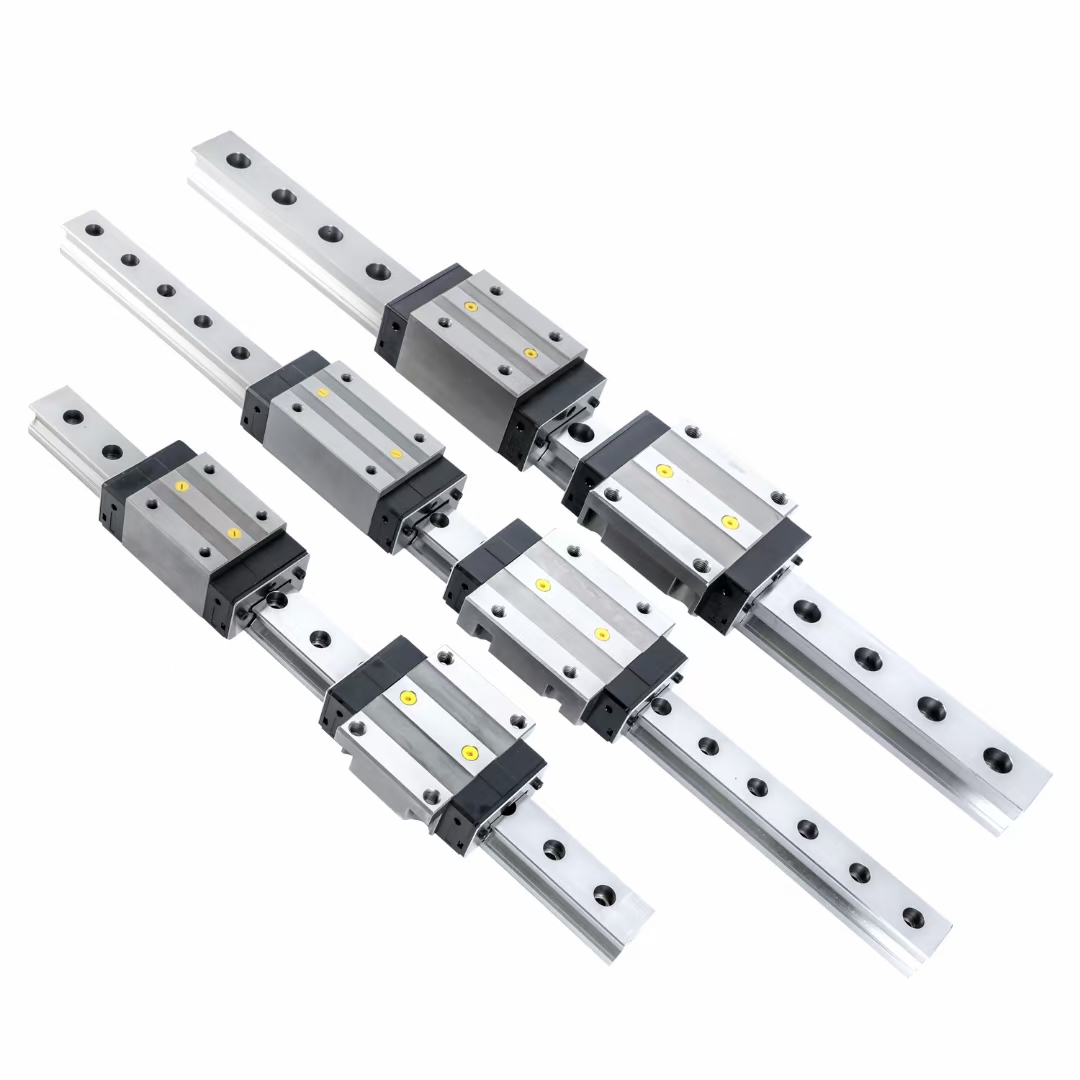

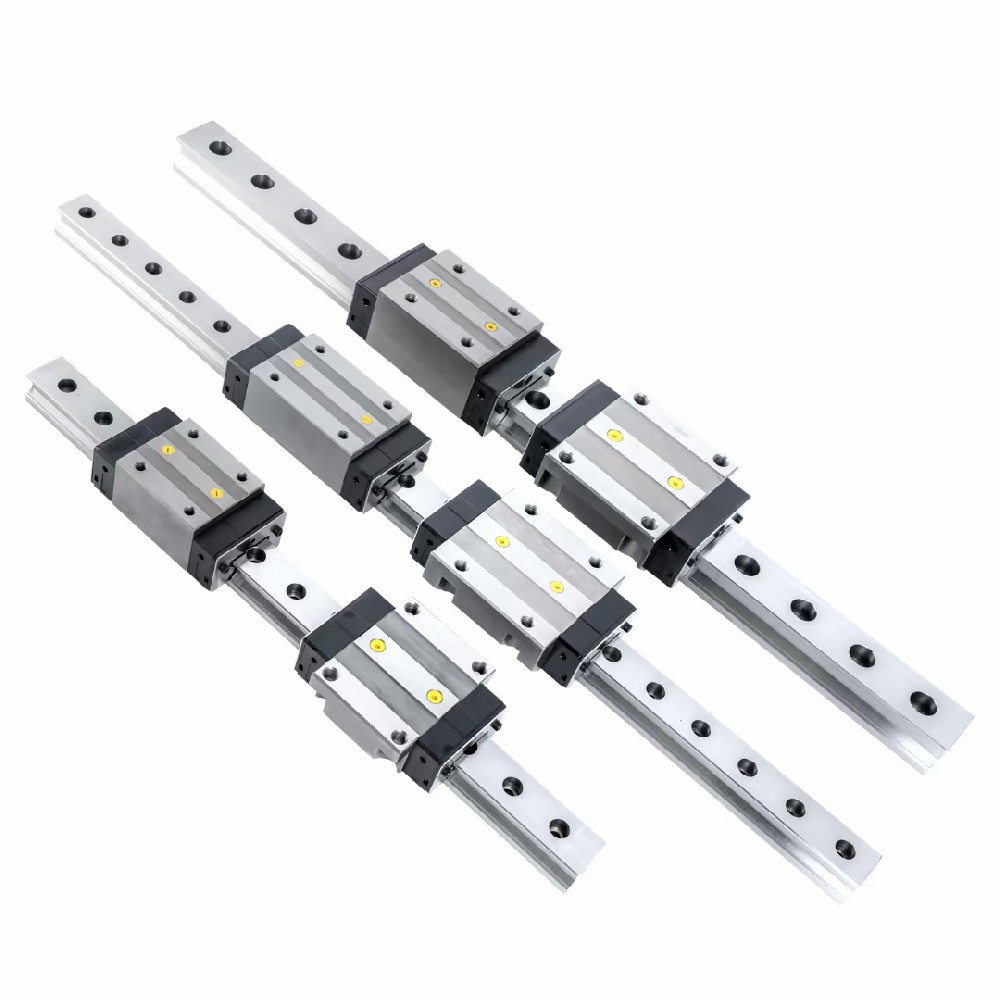

RL 系列 滚柱式直线导轨

RL系列直线导轨特点

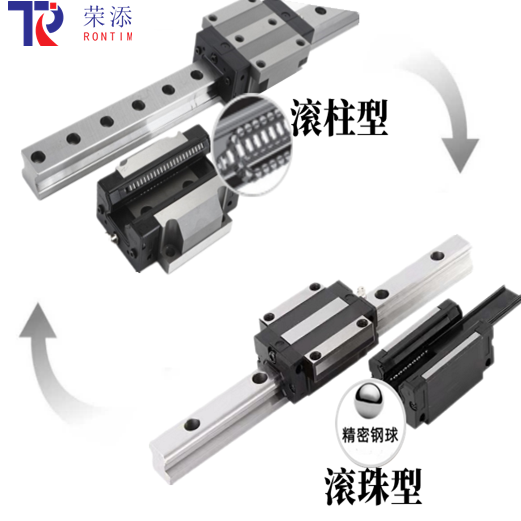

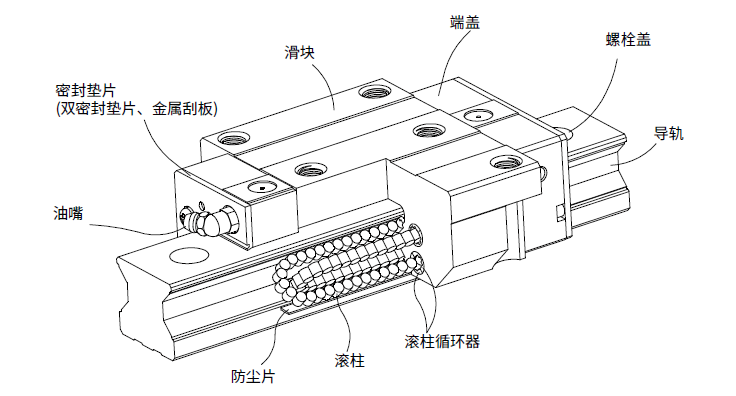

RL系列直线导轨以滚柱型滚动体取代了钢球滚动体，滚动体与导轨、滑块之间为线接触,相比一般钢球型直线导轨的点接触型式,在同规格下可提供更高的刚性与负载能力。 四列滚柱采用DB45°  组合,最优化的结构与高刚性断面设计，具备四方向等负荷能力。同时为每列滚柱配备静音链带,防止滚柱与滚柱之间相互摩擦, 可有效降低导轨副运行的噪音。并能使滚柱进出负荷区与非负荷区时更加平稳,大大提高运行的稳定性和顺畅度。特别适合有高静音、高刚性、高负载、高精度要求的设备使用。

(1) 超高刚性

最优化的滑块与导轨结构以及高刚性截面设计，加上滚柱对于滚珠力学上的优势，使得RL滚柱型直线导轨具备超高刚性的特点。

(2) 超强负载

RL系列采用滚柱体代替一般的滚珠，滚动体与导轨、滑块之间为线接触，相比一般的滚珠型直线导轨的点接触型，在同规格下具有更高的负载能力。

(3) 四方向等负荷

RL系列直线导轨采用DB(45°- 45°)背对背组合，能提供四方向等负荷的能力，无论X、Y、Z等轴的各种安装方式都可使用。

(4) 替换性强

RL系列直线导轨是基于世界标准型HL系列来设计，安装尺寸基本接近，具有很高的替换性。

(5) 使用寿命长

相较于滚珠型线轨，RL系列具有超重负荷能力，可大幅延长使用寿命。
