镀铬与发黑表面处理工艺对比介绍

镀铬是在金属基体表面电沉积一层金属铬；发黑则通过化学反应，在金属表面生成一层致密氧化膜。两种工艺均可实现防腐效果，但加工原理、外观性能、适用场景及生产成本差异显著。

一、镀铬工艺分类及特性

镀铬工艺体系丰富，根据功能用途主要分为五大类：

1. 防护装饰性镀铬（装饰铬）镀层厚度较薄，一般仅 0.25～0.5μm，外观光亮美观，常作为多层电镀表层。钢铁、锌基工件需预先电镀中间过渡层，常见组合工艺：Cu/Ni/Cr、Ni/Cu/Ni/Cr、Cu–Sn/Cr。工件抛光后镀装饰铬可形成银蓝色镜面效果，大气环境下不易变色。广泛应用于汽车配件、自行车、缝纫机、钟表、仪器、日用五金件，高反光特性也可制作反光元件。多层镍搭配微孔、微裂纹铬工艺，能够在减薄镀层厚度的同时提升整体耐腐蚀性，是主流电镀发展方向。

2. 镀硬铬（耐磨铬）镀层硬度高、耐磨性能突出，有效延长零部件使用寿命，适用于切削模具、成型模具、轴承、转轴、量规、齿轮等零件，也可对磨损零部件进行尺寸修复。常规镀层厚度 5～50μm，按需最高可达 200～800μm。钢制工件镀硬铬一般无需打底，若有高防腐需求可增设中间镀层。

3. 镀乳白铬镀层呈乳白色，光泽偏低、韧性优良、孔隙少；硬度低于硬铬与装饰铬，但耐蚀性能更佳，多用于量具、仪器面板。可采用乳白铬 + 硬铬双层复合镀层，同时兼顾耐腐蚀与耐磨需求，适配工况复杂的精密零件。

4. 镀松孔铬（多孔铬）依托铬层天然微裂纹特性，硬铬电镀完成后再通过机械、化学或电化学扩孔处理，形成连通沟槽。镀层保留耐磨特性，沟槽可储存润滑油，避免干摩擦，大幅提升重载滑动部件耐磨能力，典型应用：内燃机缸筒内壁、活塞环等。

5. 镀黑铬镀层色泽均匀哑光，消光效果优异；硬度区间 130～350HV，同等厚度下耐磨性优于光亮镍；300℃以内不易变色，防腐性能由底层镀层决定。可直接镀于钢材、铜、镍、不锈钢表面，也可搭配铜、镍底层提升防护效果。常用于航空仪表、光学元器件、太阳能吸热板、装饰五金件。

二、发黑（发蓝）工艺简介

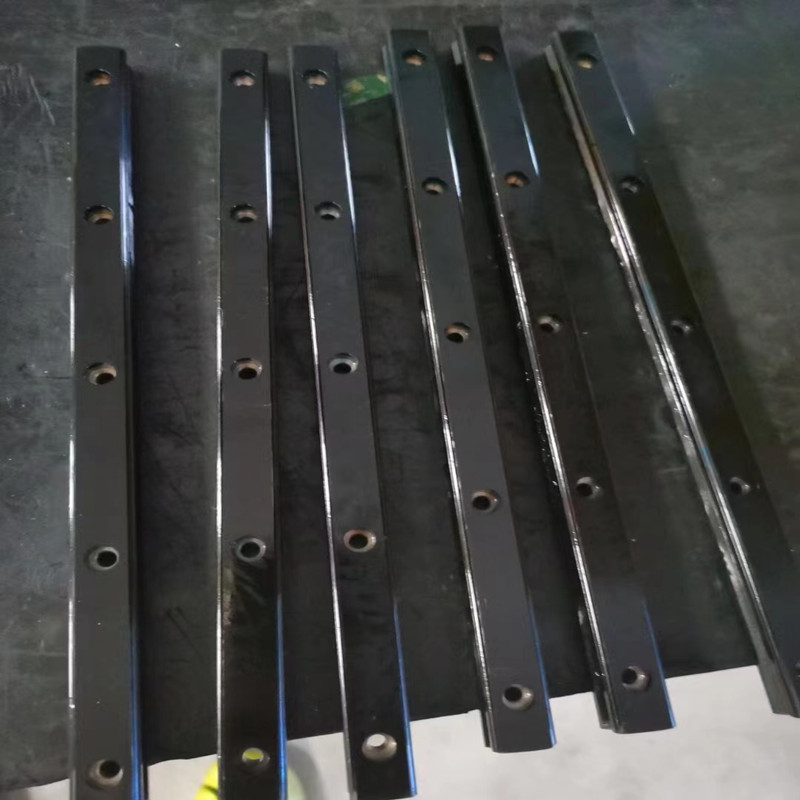

发黑属于化学表面处理工艺，通过化学反应在钢材表面生成一层致密氧化膜，隔离空气实现防锈。钢制件发黑处理也常称作发蓝。该工艺成本较低，适合外观要求不高的零部件防锈处理。

补充小结：镀铬属于电镀，表面附着金属铬镀层，可实现耐磨、高光亮、哑光黑色等多种效果，防腐、耐磨上限更高；发黑仅生成氧化薄膜，防锈能力有限，以低成本简易防锈为主，二者可根据产品外观标准、负载工况、预算灵活选型。
