HL 系列高组装式直线导轨

产品型号：HLH-HLW

产品尺寸：15-20-25-30-35-45-65-85-105

产品分类：直线导轨

上架时间：2023-03-06 13:24:02

产品描述：HL系列直线导轨，为四列式单圆弧牙型接触直线导轨，同时整合优化结构设计之重负荷精密直线导轨，相较于其他之直线导轨提升了负荷与刚性能力；具备四方···...

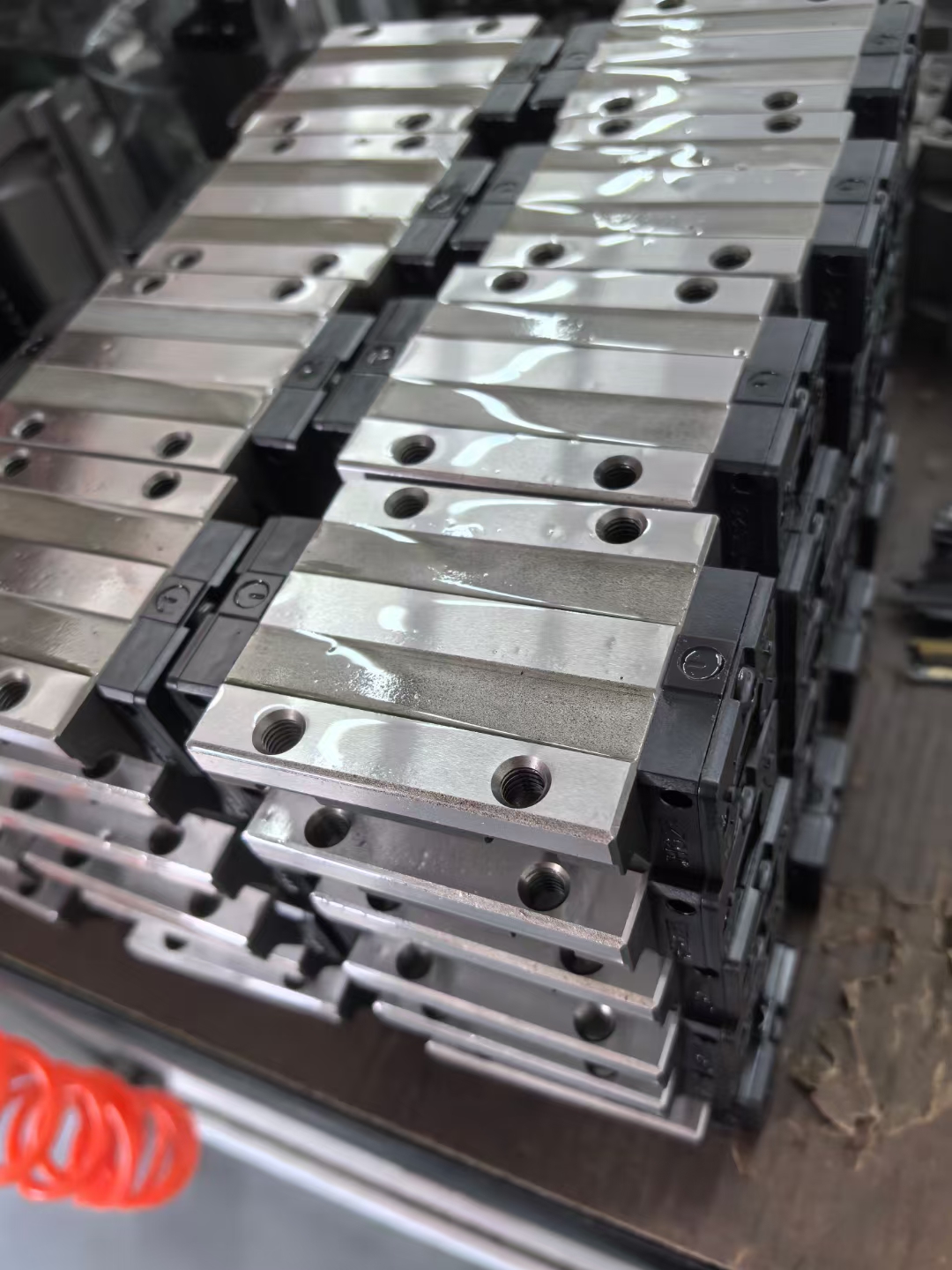

HL高组装系列滚珠直线导轨

HL系列直线导轨特点

(1) 自动调心能力

使用了四列两点DF(45°-45°）圆弧沟槽结构设计，使其具有自动调心的能力，即使安装面存在一定的偏差，也能自行达到平衡状态，维持平稳、高精度的直线运动，进而大幅提升直线导轨的使用寿命和精度。

(2) 互换性

在先进的生产制造技术和严格的品质把控下，产品尺寸能够维持在稳定的公差内，所以同型号的导轨滑块之间可以相互匹配，并且可以保持相同的顺畅度及精度。

(3) 所有方向具有高刚性

由于使用了四列两点DF(45°-45°）圆弧沟槽结构设计，导轨和滑块所有方向的力都均被相互均衡分配，不仅能提供所有方向的负载能力，还能通过提高预压值来进一步提升产品的刚性。

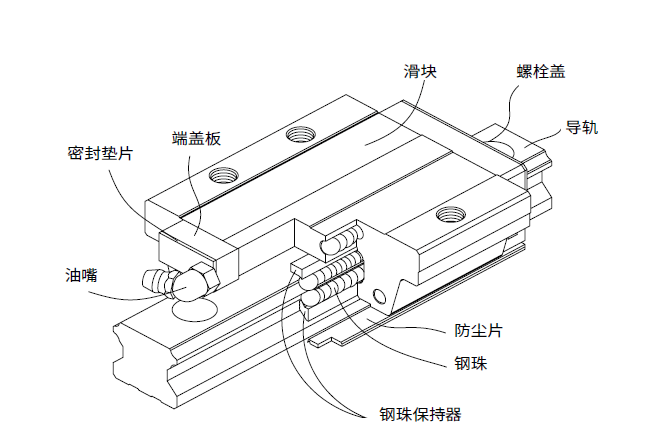

HL本体结构
