滚珠丝杆支撑座

滚珠丝杆支撑座是搭配滚珠丝杆使用的核心轴承固定部件，主要用于固定、支撑丝杆轴端，承接设备运行中的静态、动态载荷，是保障丝杆传动系统稳定、精准运行的关键配件。产品采用标准化单元设计，适配各类标准滚珠丝杆，分为固定侧与支撑侧两大结构类型，搭配多款标准化支撑单元，适配不同工况、不同规格丝杆设备，通用性与适配性极强。

固定侧支撑单元搭载经过预压调试的JIS5级角接触轴承，其中EK6、EK8超小型款式，专属适配微型滚珠丝杆，采用45°接触角超小型角接触球轴承，凭借小球径、多球数结构，实现高刚性、高精度的稳定回转效果。支撑侧则标配优质深沟球轴承，所有EK、BK系列支撑单元均内置长效锂皂基润滑脂，搭配专用密封垫圈密封，出厂即可直接安装使用，无需二次润滑，支持设备长期稳定运行。

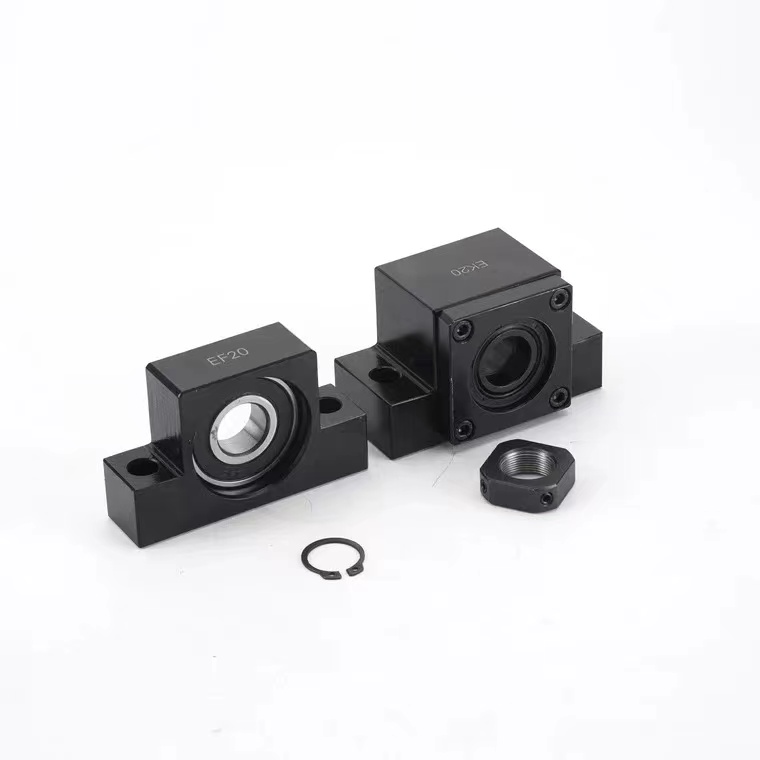

EK+EFBK+BF

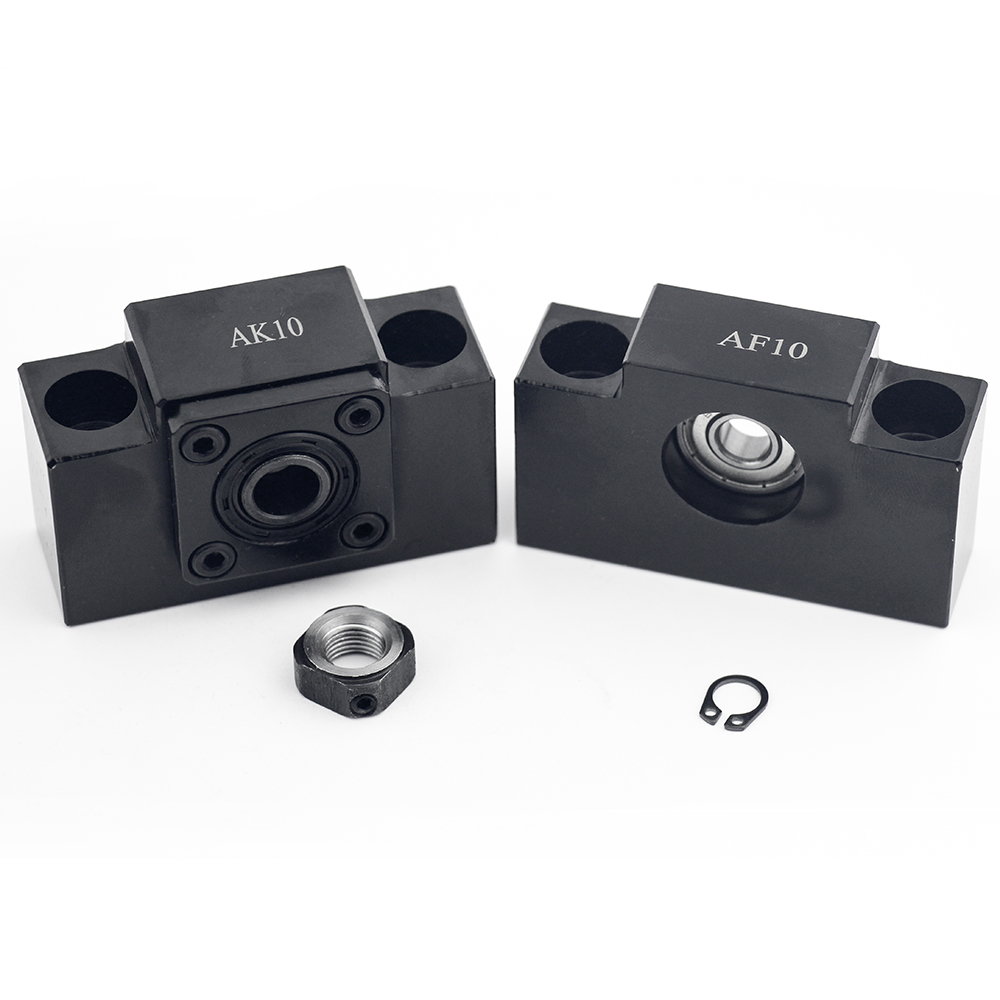

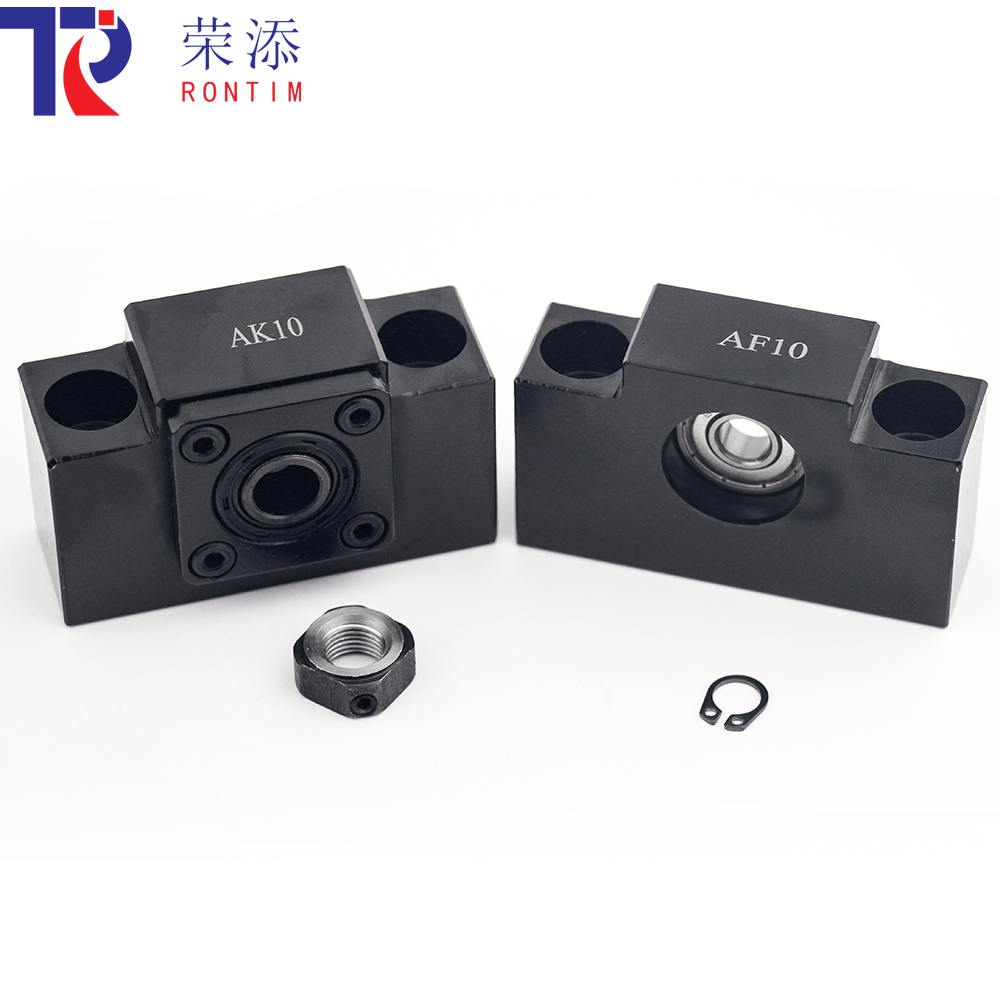

AK+AFFK+FF

产品核心特点

1、精准轴承配置，刚性与精度兼顾

依据滚珠丝杆刚性特性匹配专属轴承，常规款式采用30°接触角角接触轴承，支持自由组合装配，平衡设备传动刚性与运行扭矩。超小型系列专属定制45°接触角轴承，结构精密、回转稳定，完美适配微型精密传动设备的使用需求。

2、多系列造型，适配全场景工况

支撑单元分为角型、圆型两大系列，品类齐全、规格丰富，可根据设备安装空间、结构布局、负载需求灵活选型，适配各类自动化精密设备。

3、小型轻量化，安装高效便捷

采用紧凑型轻量化结构设计，适配狭小安装空间。产品出厂已完成轴承预压调试，无需复杂调试工序，可直接装配使用，大幅缩短设备装配工时，有效提升整体装配精度与设备稳定性。

产品全系列分类

本厂支撑座规格对标行业标准，精度达标、通用性强，全系列品类覆盖常规、重载、螺母固定等多种使用场景：

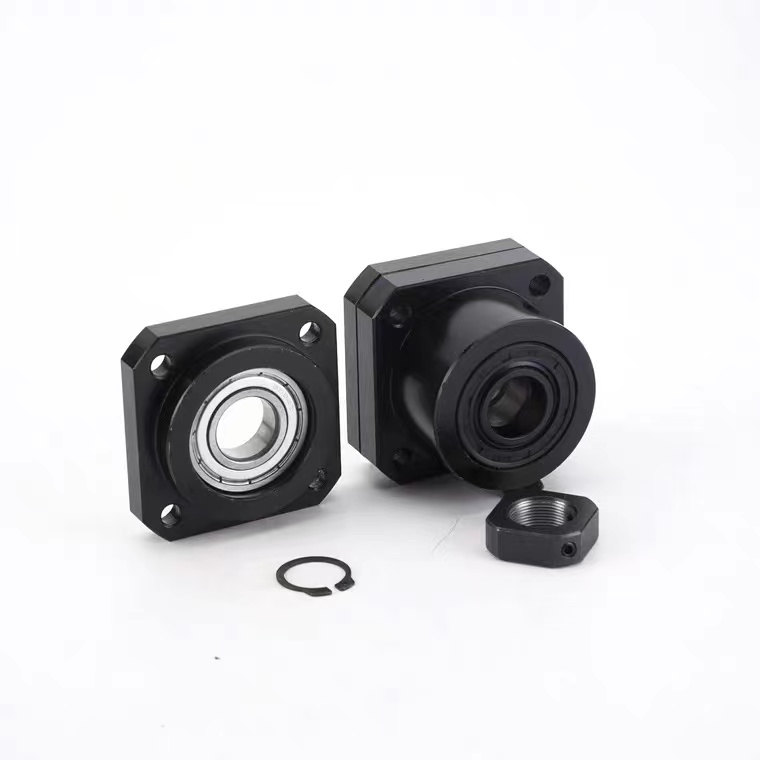

1. FK丝杆支撑座：标准通用款，对标THK规格，适用于滚珠丝杆双侧常规支撑；

2. RN锁固螺帽：标准规格，配合支撑座完成丝杆锁固定位，防松稳固；

3. AK/EK丝杆支撑座：高精度标准款，对标THK规格，适配精密小型丝杆传动系统；

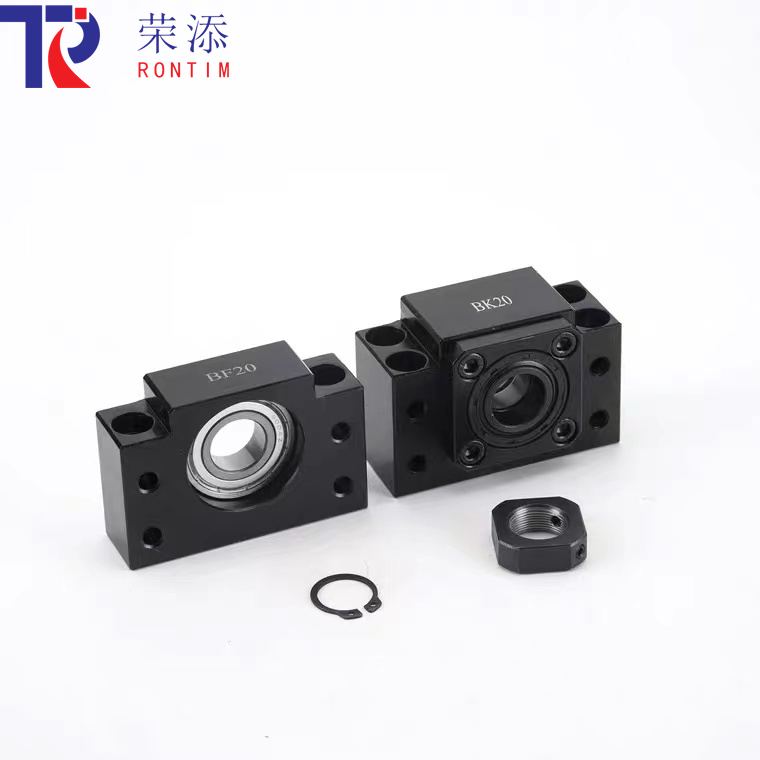

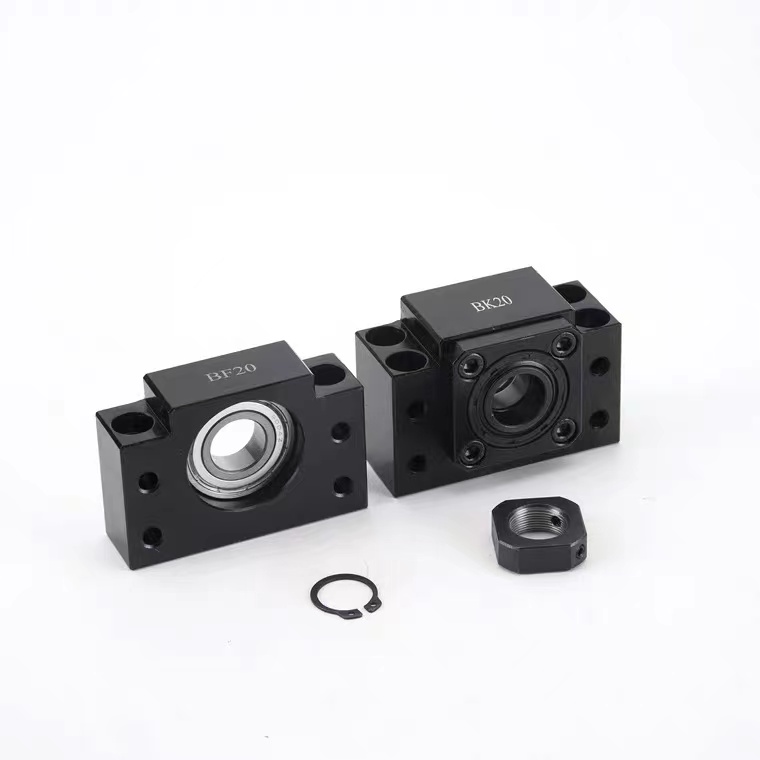

4. BK丝杆支撑座：经典标准款，通用性强，广泛适配各类常规滚珠丝杆设备。

标准化安装流程

一、支撑座主体安装

1. 将固定侧支撑单元平稳装配至丝杆轴端；

2. 插入固定结构，拧紧锁紧螺帽，通过垫块与内六角螺栓完成加固固定；

3. 采用止动环将支撑侧轴承固定在丝杆轴上，完成支撑侧支撑座装配。

安装注意事项：禁止私自拆解支撑单元；插入丝杆轴时避免刮损密封垫片凸缘；固定螺栓需涂抹粘结剂后拧紧，杜绝长期运行松动。

二、工作台基座适配安装

1. 将丝杆螺帽装入配套支座，临时固定在工作台位置；

2. 把固定侧支撑单元临时固定于设备基座，贴合固定侧校准轴心，微调工作台位置，保证工作台滑动顺畅、无卡顿，预留合理装配间隙；

3. 往复滑动工作台，全程调试至丝杆全行程运行顺滑，无阻滞、无偏移，最终锁紧支撑座基座固定螺栓。

三、精度校准与电机对接

1. 采用千分表精准检测丝杆轴端摆动量与轴向间隙，依次锁紧螺帽、螺母支座、固定侧、支撑侧所有配件，保障传动零偏差；

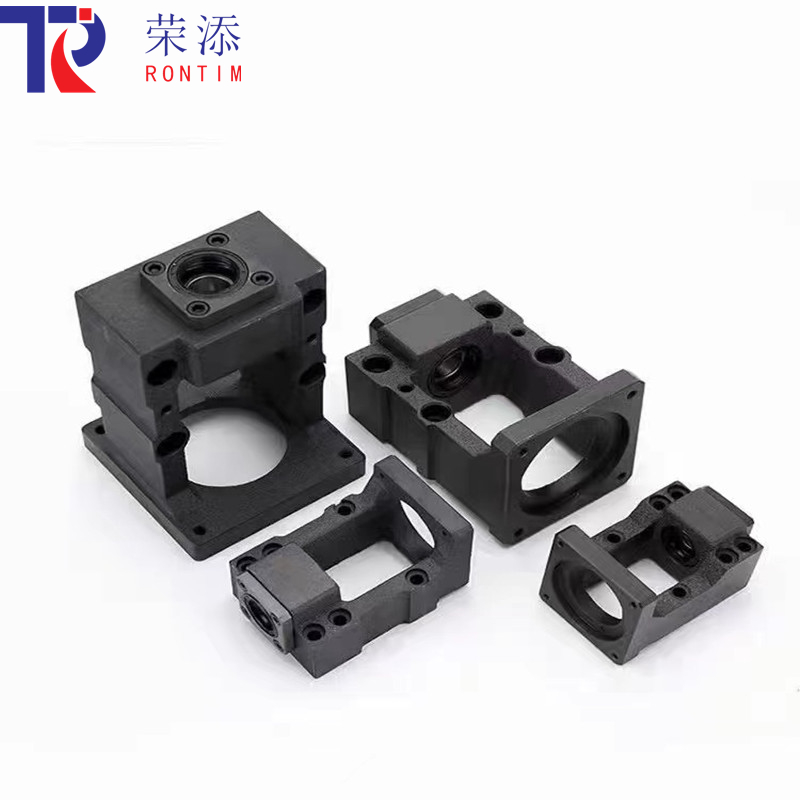

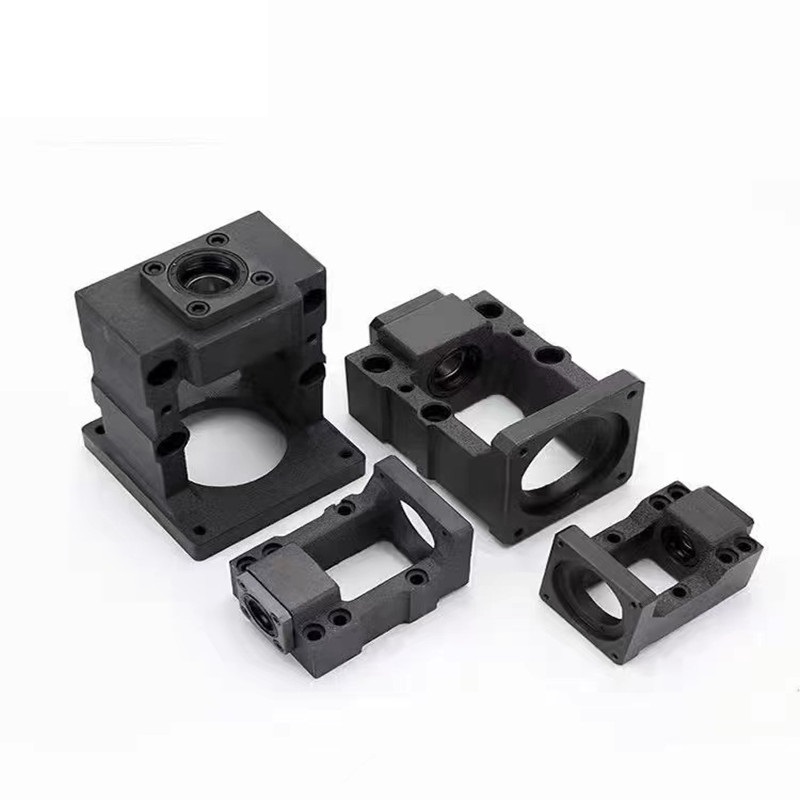

2. 将电机座固定于设备基座，通过高精度联轴器对接电机与滚珠丝杆；

3. 完成装配后进行全程空载、负载试车，确认设备运行稳定、精度达标后方可投入使用。
